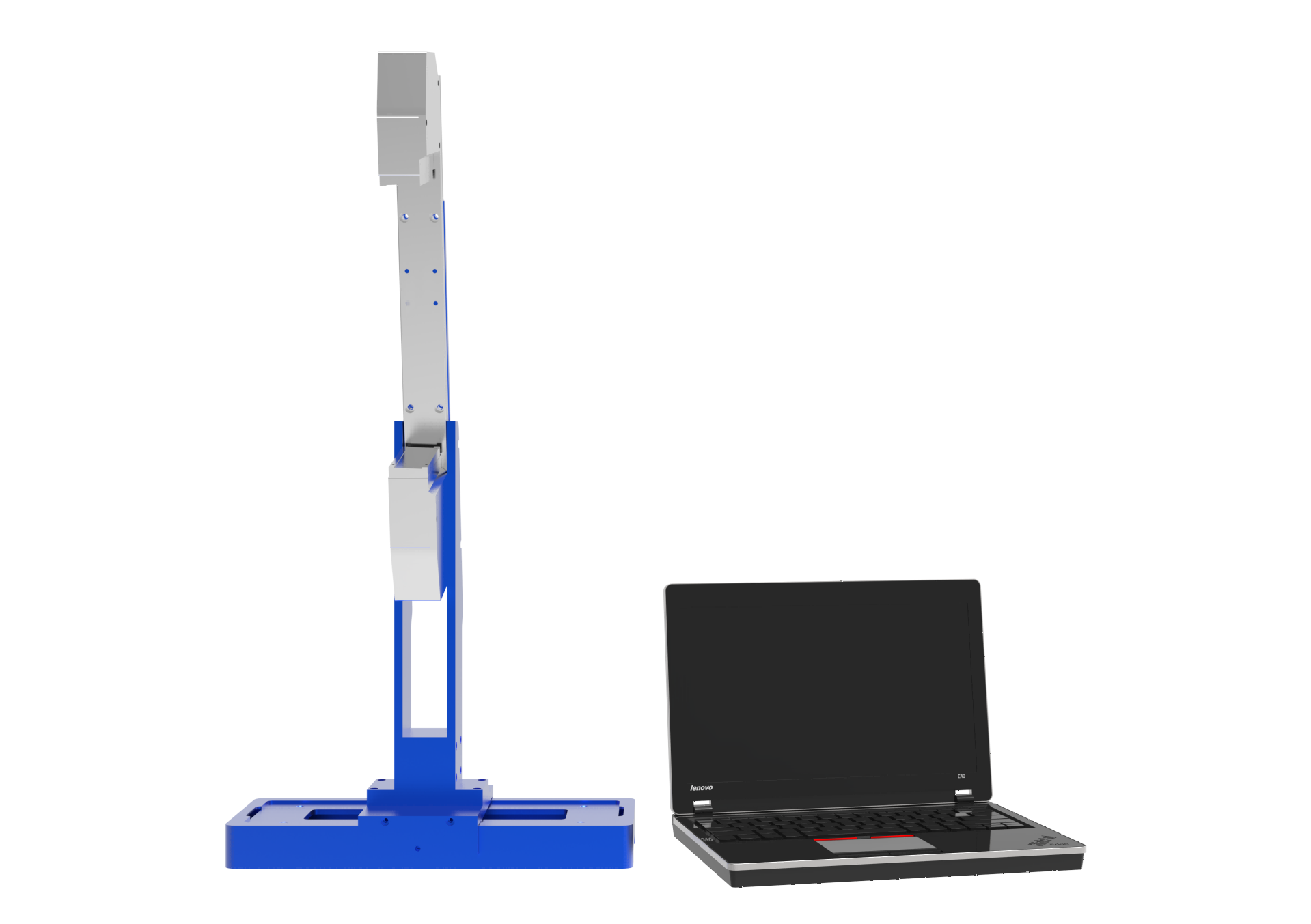

激光測徑儀

一、預期用途：用於零件形狀尺寸檢測

二、設備要求

1. 設備為激光測徑儀，材質應符合萬級淨化車間使用環境；

2. 設備壽命：≥10萬小時；電源：220V,50Hz;

3. 可以連續測量觀察移動被測物，能夠儲存數據記錄，數據存儲可以按機位、線位、時間 進行數據存儲；

4. 數據參數可以設置被測物的名義值、公差；超差報警提示；被測機位、線位、工藝標準 設置等；

5. 無接觸測試，對測試零件不會造成損傷；

6. 多種夾持工具(頂針、V 型塊、卡盤),可適應檢測多種零件；

7. 測試方法利用激光掃描；

8. 可用於各種管材和棒材、機加工件的檢測；

9，基恩士測試係統；

10，筆記本一台

三 、設備檢測要求

1. 檢測尺寸範圍0,1-30mm, 檢測精度±0.002mm, 分辨率0.001mm; 重複性誤差0.001mm;  2. 能夠進行直徑、寬厚度、凹凸缺陷、跳動和橢圓度檢測；

3. 雙軸掃描，兩個方向射出激光；

四、提供相關技術資料

1、 設備操作、維護規程、設備基準書。可單獨以文本形式列出，也可在使用說明書體現； 2、 設備主要部件、備件、易損件圖紙，可列入使用說明書內；

3、 儀器儀表合格證和供應廠商提供的使用說明資料；儀器儀表配置表及其計量器具在有效 期內的校驗合格證；

4、係統電路控製線路圖、電氣原理圖、液壓原理圖或者氣動布局圖；

5、提供係統附屬配件清單。

6、提供主要常見易損件明細表，甲方根據明細可在市場上購買。如易損件為非標件，需提 供全尺寸及材質說明。
