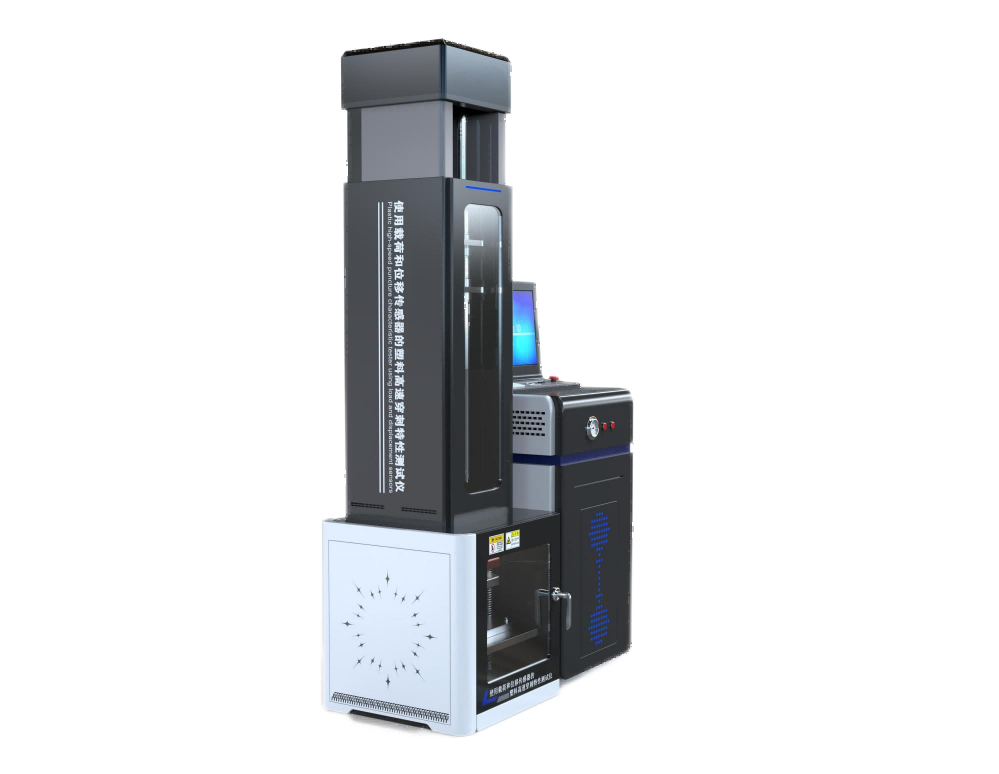

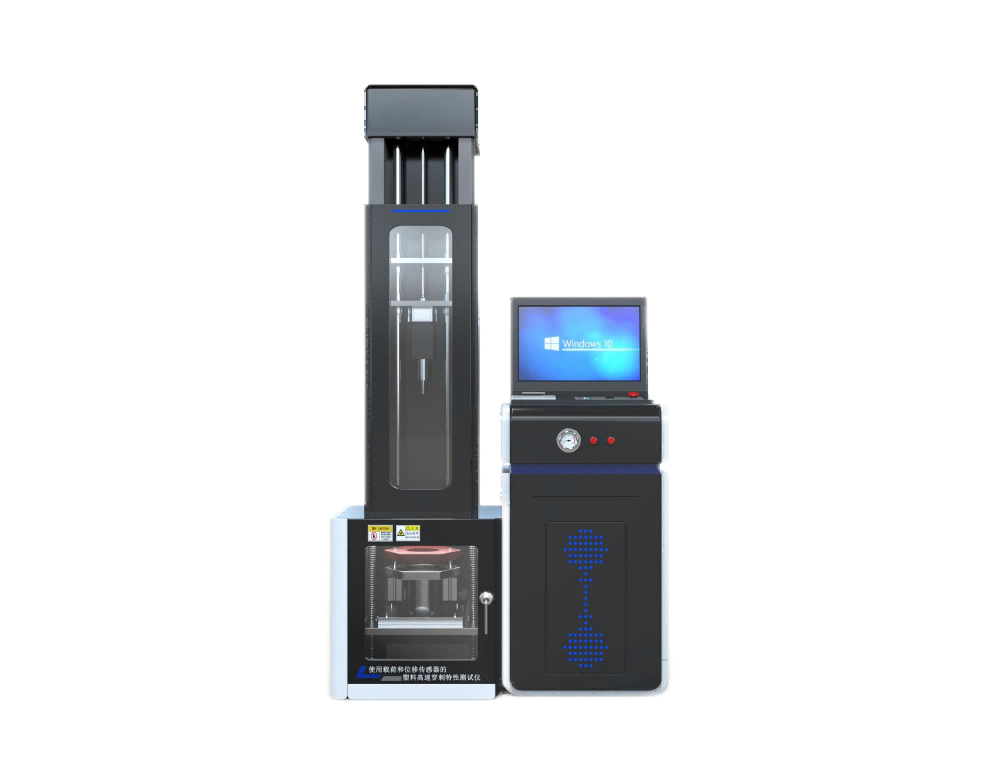

使用載荷和位移傳感器的塑料高速穿刺特性測試儀

使用載荷和位移傳感器的塑料高速穿刺特性測試儀

 一、設備特點

1）儀器采用高速響應重力傳感器，精度高，測量數據準確。

2）儀器采用視覺位移采集係統或高精度光電位移傳感器，可以正精準采集試樣的形變位移，同時還可以拍下試樣試樣形變的照片。

3）儀器采用Windows+采集卡（高速10KHZ）可以捕捉更多的實時數據，更好的分析試樣形變的的過程變化

4）采用PLC輔助動作,操作簡單便捷.

二、產品介紹:

1）儀器的用途和意義

儀器提供塑料在衝擊速度下基本多軸變形條件下的載荷與變形響應。儀器還提供在多軸變形情況、不同衝擊速度下的塑性薄膜的載荷－變形響應。通過不同衝擊速度下的測試，可以收集到薄膜衝擊試驗的速率敏感性

2）依據標準:

本機依據標準: ASTM D 3763-02使用載荷和位移傳感器的塑料高速穿刺特性的標準試驗方法1

ASTM D7192-08使用負載和位移傳感器的塑料膜的高速穿刺性能的標準測試方法

三、主要參數

1）工控電腦：           CPU：≥i5  硬盤：512G  內存：8G

2）控製係統：           PLC+Windows +采集卡（高速10KHZ）

3）位移測量：           視覺采集係統   （可選光電位移傳感器）

4）測試速度：            2.5，25，125，200和250 m/min

6）衝擊錘    ：            12.7±0.13mm

7）重力傳傳感器：  量程： 0~3000N   精度：0.25%FS

8）電源：                    220V 50HZ
